900b   ● Atack DFU Driverのインストール手順
  ● Atack DFUのインストール手順
  ● Visual Expand ModuleのUPDATE方法手順



Atack_DFU_Driverのインストール
製品ページの下端にあるAtack_DFU_Driverファイルをダウンロードして解凍します。

AtackDFUドライバー
2013.11.1 Atack_DFU_Driver Downroad 2.8MB
STATUS_OSD_UPDATEファイル
2017.6.28 STATUS_OSD_UPDATE.DFU 451KB
UPDATEツール
2013.11.1 AtackDFU Downroad 4.0MB
操作マニュアル
  AT-VEM35
2015.2.27 AT-VEM35 manual Ver.1.00(面付け用)
  AT-VEM35setup manuall
  AT-VEM30
2015.6.12 AT-VEM30 manual Ver.1.31(面付け用)
  AT-VEM30 manual Ver.1.31(ページ順)
2014.6.21 AT-VEM30 manual Ver.1.30(面付け用)
  AT-VEM30 manual Ver.1.30(ページ順)
2014.4.16 AT-VEM30 manual Ver.1.20(面付け用)
  AT-VEM30 manual Ver.1.20(ページ順)
2014.1.25 AT-VEM30 manual Ver.1.02(面付け用)
  AT-VEM30 manual Ver.1.02(ページ順)
2013.12.11 AT-VEM30 manual Ver.1.00(面付け用)
  AT-VEM30 manual Ver.1.00(ページ順)
  AT-VEM30 manual Ver.1.20(ページ順)
  AT-VEM20
2014.626 AT-VEM20 manual Ver.1.30(面付け用)
  AT-VEM20 manual Ver.1.30(ページ順)
2014.4.16 AT-VEM20 manual Ver.1.20(面付け用)
  AT-VEM20 manual Ver.1.20(ページ順)
2014.1.25 AT-VEM20 manual Ver.1.02(面付け用)
2013.12.11 AT-VEM20 manual Ver.1.00(面付け用)
  AT-VEM20 manual Ver.1.00(ページ順)
  AT-VEM10
2015.7.22 AT-VEM10 manual Ver.1.30(面付け用)
2014.4.16 AT-VEM10 manual Ver.1.20(面付け用)
  AT-VEM10 manual Ver.1.20(ページ順)
2014.2.7 AT-VEM10 manual Ver.1.10(面付け用)
  AT-VEM10 manual Ver.1.10(ページ順)

※面付け用はプリンタなどで両面印刷可能な機種などでご使用頂くページ順です。
 一部プリンタでは背面が上下反転されてしまう機種があります。
 設定が可能な場合はプリンターマニュアル参照で上下反転して下さい

解凍先にAtack_DFU_Driverフォルダが作成されますので開きます。


インストールするPCのOSに合わせ、32Bit、64Bitを選択してクリックします。

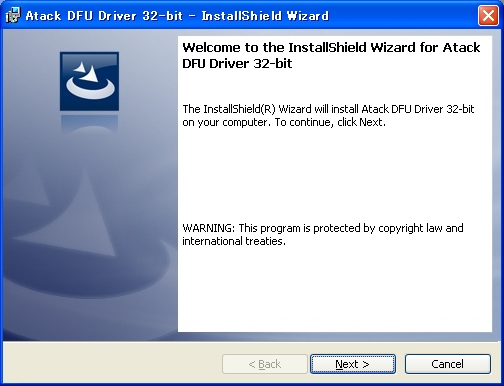

インストール準備が始まります。Nextをクリックします。

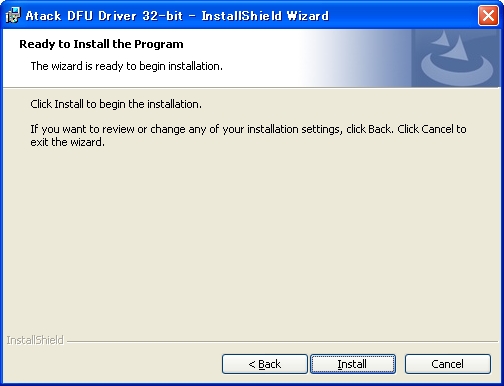

インストールを開始します。Installをクリックします。

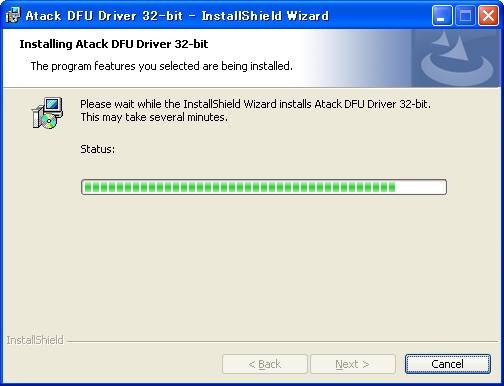

インストール中はバーグラフで進行状況が表示されます。

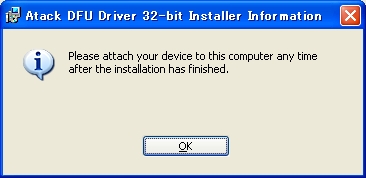

インストールが終わると、ポップアップウインドウが開きます。OKをクリックします。

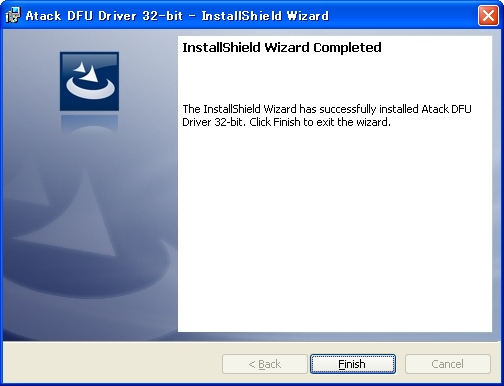

インストールウィザードを終了する為、Finishをクリックします。



AtackDFUのインストール
製品ページの下端にあるAtack_DFUファイルをダウンロードして解凍します。

AtackDFUドライバー
2013.11.1 Atack_DFU_Driver Downroad 2.8MB
UPDATEツール
2013.11.1 AtackDFU Downroad 4.0MB
UPDATEファイル
   - DFU FILES Ver.00 Downroad

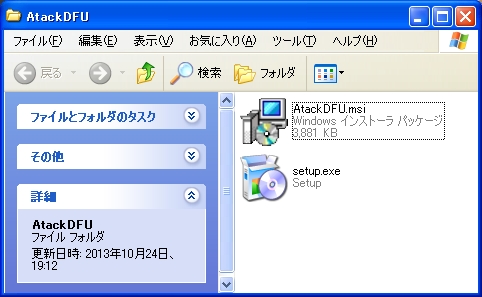

解凍先にAtackDFUフォルダが作成されますので開きます。(AtackDFU00)


setup.exeをクリックします。

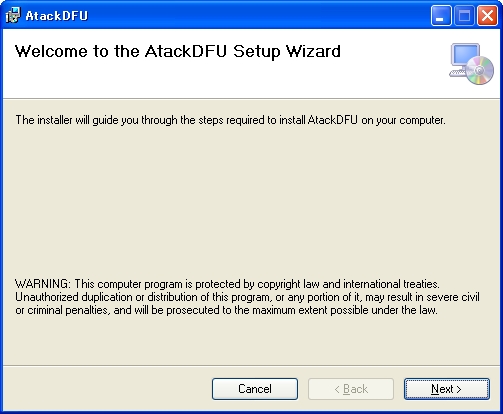

セットアップウィザードが開始されます。Nextをクリックします。

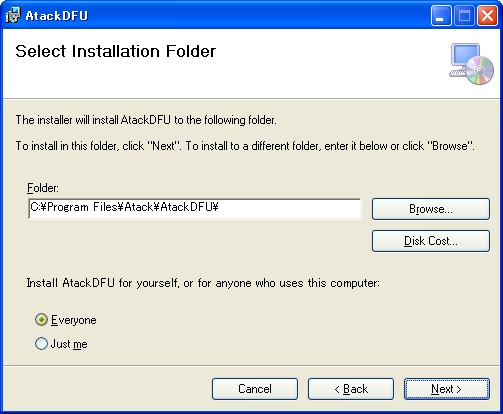

インストール先などの選択画面が表示されます。特に変更無ければNextをクリックします。

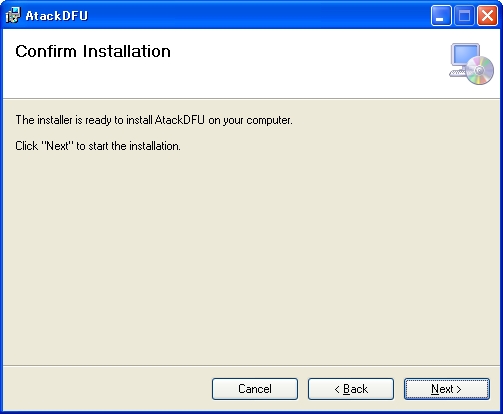

インストールを開始します。Nextをクリックします。

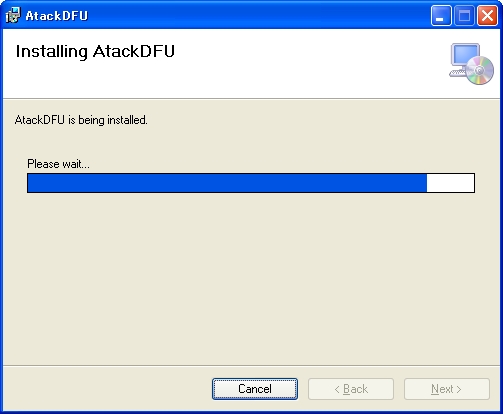

インストール中はバーグラフで進行状況が表示されます。

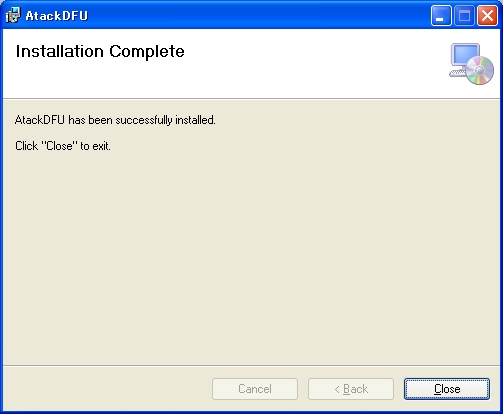

インストールが終了したらセットアップウィザードを終了する為、Closeをクリックします。


デスクトップにAtackDFUのアイコンが作成されます。


Visual Expand ModuleのUPDATE方法
弊社HPより、該当製品のUPDATEプログラムをダウンロードして解凍します。

デスクトップのAtackDFUアイコンをクリックしてアップデートソフトを起動します。


Visual Expand ModuleのUPDATE用USBをPCと接続します。(VEMのプログラムUPDATE画面イラスト)

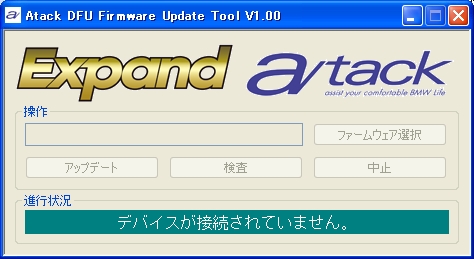

(この段階では、まだ接続が確立されていません。進行状況の部分に「デバイスが接続されていません。」と表示されます。)


Visual Expand ModuleのメニューからUPDATE画面に進み、「プログラムUPDATE」アイコンをプッシュします。

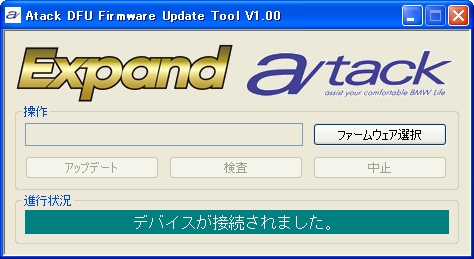

(VEMがアップデートの為、シャットダウンして、PCのAtackDFUとの接続が確立されます。
進行状況の部分に「デバイスが接続されました。」と表示されます。)
※相性により「デバイスが接続されました。」とならない場合が有ります。
 その際はUSBケーブルをPCから抜き、車輌のキーをOFFにして約1分放置した後、再度USBケーブルを
 接続してください。「デバイスが接続されました。」となりますので、キーOFFのまま次の手順に進んで下さい。

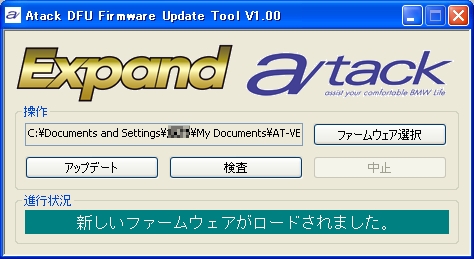

「ファームウェア選択をクリックして、@でダウンロードしたUPDATEプログラムをマウントします。

(進行状況の部分に新しいファームウェアがロードされました。」と表示されます。)

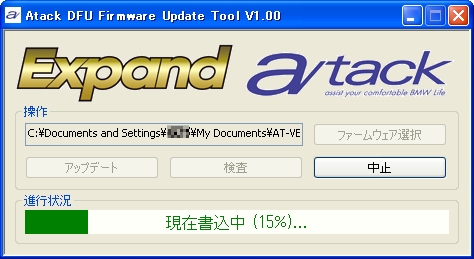

AtackDFUの「アップデート」をクリックします。

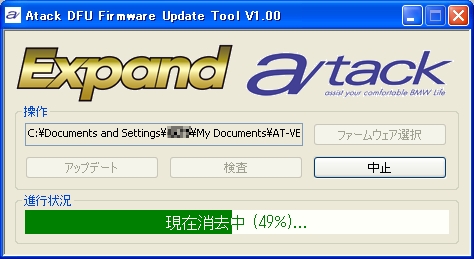

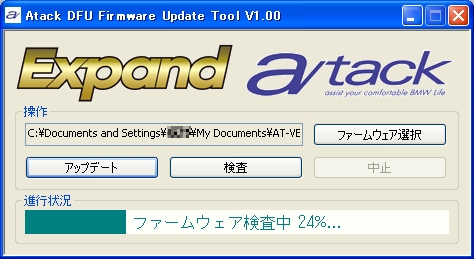

(現在のプログラムを消去後、更新プログラムのインストールが始まり、最終検査まで一連の動作が行われます。)

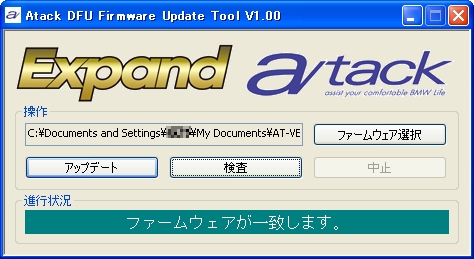

進行状況の部分に「ファームウェアが一致します。」と表示されましたら終了です。

(USBケーブルを抜き、車輌のキーをOFFにして1分ほど放置します。スタータースイッチのLEDが消えるまで。)



その後、再度キーをONにしてVisual Expand Moduleのメニューを開き、プログラムVrの数値を確認してください。
  車輌から外れているVisual Expand ModuleのUPDATE方法
  Visual Expand Moduleに電源が無い状態の時はいつでもUPDATE可能です。

PCとVisual Expand ModuleをUSB接続しますと、「デバイスが接続されました。」となりますので、そのまま上記の手順で書き換え出来ます。
